Молниеотводы МС

Молниеотводы МС — отдельно стоящие вертикальные решетчатые конструкции из стали, предназначенные для защиты объектов от прямых ударов молнии (электроподстанций, транспортных узлов, комплексов зданий, промышленных баз, больших территорий и т.д.). Молниеотводы МС используются как отдельно стоящие конструкции без площадок и лестниц. Основу конструкции составляет мачта (высотой до 40 м), к которой крепятся остальные элементы системы, состоящие из:

• молниеприемника (стальной металлический штырь либо трос для приема разряда);
• токопроводящей системы;
• токоотвода (обычно — толстого медного кабеля для передачи разряда);
• заземлителя (вкопанного в грунт проводника, обычно — металлической плиты).

Молниеприемник располагается на максимальной высоте. Материал для сборки используется в виде уголков и поясов с использованием углеродистых классов стали С235/245/255, в блоках, подвергающихся сварке, используется низколегированная сталь класса 09Г2С-12.
Антикоррозийная защита металлоконструкции происходит по предписаниям СНиП 2.03.11-85, также применяются система холодного цинкования и варианты горячего цинкования с учетом условий и согласований с заказчиком.

Молниеотвод МС устанавливается на бетонную поверхность с подготовленными анкерными резьбовыми шпильками. Для устойчивости на поверхности при воздействии атмосферных нагрузок предусмотрены опорные башмаки.

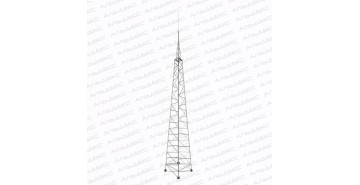

Конструкция молниеотвода представляет собой пространственную решетчатую ферму пирамидальной формы из углового равнобокого стального проката.
Молниеотвод МС состоит из секций, элементы которых соединены болтами.
