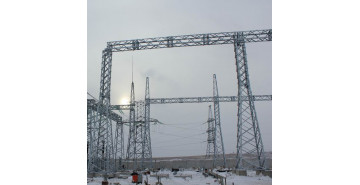

Стальные порталы ОРУ 110 кВ

Стальные порталы ОРУ 110 кВ изготавливаются в соответствии с типовыми проектами 3.407.2-162 выпуск 1 и 3.407.2-162 выпуск 2.
В строгой зависимости от величины испытываемых нагрузок они производятся в виде тяжелых (ПСТ) и легких (ПСЛ) ячейковых порталов. Таким образом формируется следующая номенклатура:

ПСТ — стальной тяжелый портал на широкобазных стойках. Они используют одновременно четыре фундамента. При этом они изготовлены комбинированным способом, при котором верхний ярус изготовлен сварным способом, а нижние секции собираются с помощью болтового соединения.;
ПСЛ — стальной легкий портал на узкобазных стойках. Они используют только одиночные фундаменты. Изготавливаются из углового металлопроката в форме решетчатых конструкций с сечением 500×500 мм.

Типовой проект 3.407.2-162 выпуск 1,2:

Стальные порталы ОРУ 110 кВ для обычных районов

Стальные порталы ОРУ 110 кВ всех марок по типовому проекту 3.407.2-162 выпуск 1 и 3.407.2-162 выпуск 2.
Стойки и траверсы порталов ОРУ 110 кВ собираются из углового проката в виде решетчатых конструкций с помощью болтов. Нижние секции стоек порталов имеют развитую базу.

Марка	Тип	Число стоек	Масса, кг	Проект
ПС-110Ш	шинный	2	1076	3.407.2-162 выпуск 1
ПСЛ-110Я1	ячейковый	2	1781	3.407.2-162 выпуск 1
ПСЛ-110Я2	ячейковый	2	1926	3.407.2-162 выпуск 1
ПСЛ-110Я3	ячейковый	2	2036	3.407.2-162 выпуск 1
ПСЛ-110Я4	ячейковый	3	3236	3.407.2-162 выпуск 1
ПСЛ-110Я5	ячейковый	4	4225	3.407.2-162 выпуск 1
ПСЛ-110Я6	ячейковый	4	3935	3.407.2-162 выпуск 1
ПСЛ-110Я7	ячейковый	4	4401	3.407.2-162 выпуск 1
ПСЛ-110Я8	ячейковый	5	5566	3.407.2-162 выпуск 1
ПСЛ-110Я9	ячейковый	6	6766	3.407.2-162 выпуск 1
ПСЛ-110Я10	ячейковый	6	6502	3.407.2-162 выпуск 1
ПСЛ-110Я11	ячейковый	6	6533	3.407.2-162 выпуск 1
ПСЛ-110Я12	ячейковый	4	4080	3.407.2-162 выпуск 1
ПСТ-110Я1	ячейковый	2	2263	3.407.2-162 выпуск 1
ПСТ-110Я2	ячейковый	2	2408	3.407.2-162 выпуск 1
ПСТ-110Я3	ячейковый	2	2518	3.407.2-162 выпуск 1
ПСТ-110Я4	ячейковый	3	3959	3.407.2-162 выпуск 1
ПСТ-110Я5	ячейковый	4	5189	3.407.2-162 выпуск 1
ПСТ-110Я6	ячейковый	4	4899	3.407.2-162 выпуск 1
ПСТ-110Я7	ячейковый	4	5365	3.407.2-162 выпуск 1
ПСТ-110Я8	ячейковый	5	6771	3.407.2-162 выпуск 1
ПСТ-110Я9	ячейковый	6	8212	3.407.2-162 выпуск 1
ПСТ-110Я10	ячейковый	6	7948	3.407.2-162 выпуск 1
ПСТ-110Я11	ячейковый	6	7979	3.407.2-162 выпуск 1
ПСТ-110Я12	ячейковый	4	5044	3.407.2-162 выпуск 1
