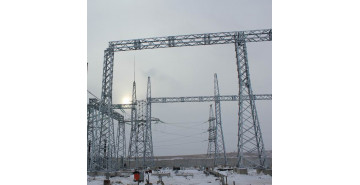

Стальные порталы ОРУ 330 кВ

Особенности конструкции ОРУ 330 кВ

Стальные порталы ОРУ 330 кВ изготавливаются согласно типового проекта 3.407.9-149 выпуск 2.
Траверсы и верхняя часть конструкции изготавливается из углового металлопроката в форме решетки и крепится между собой посредством болтового соединения. Верхняя часть при этом обладает развитой базой.

Типовой проект 3.407.2-162 выпуск 1,2:

• 3.407.9-149.k.pdf
• 3.407.9-149.0 (12965tm-0).pdf
• 3.407.9-149.1 (12965tm-1).pdf
• 3.407.9-149.2 (12965tm-2).pdf
• 3.407.9-149.3 (12965tm-3).pdf

Сравнительная таблица порталов ОРУ 330 кВ

Стальные порталы ОРУ 330 кВ всех марок по типовому проекту 3.407.2-162 выпуск 2.
Стойки и траверсы порталов ОРУ 330 кВ собираются из углового проката в виде решетчатых конструкций с помощью болтов. Нижние секции стоек порталов имеют развитую базу.
