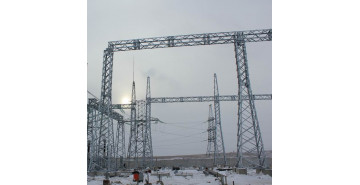

Стальные порталы ОРУ 500 кВ изготавливаются по типовому проекту
Траверсы и верхняя часть конструкции изготавливается посредством болтового соединения углового металлопроката в форму решетки. Нижняя часть при этом обладает развитой базой.
Типовой проект
Стальные порталы ОРУ 500 кВ всех марок по типовому проекту 3.407.9-161 выпуск 2.
Стойки и траверсы порталов ОРУ 500 кВ собираются из углового проката в виде решетчатых конструкций с помощью болтов. Нижние секции стоек порталов имеют развитую базу.
| Марка | Тип | Число стоек | Масса, кг | Проект |
|---|---|---|---|---|
| ПС-500-Ш1 | шинный | 2 | 6153 | |
| ПС-500-Ш2 | шинный | 2 | 6390 | |
| ПС-500-П1 | перемычечный | 2 | 7463 | |
| ПС-500-П2 | перемычечный | 2 | 6998 | |
| ПС-500-Л1 | линейный | 3 | 14305 | |
| ПС-500-Л2 | линейный | 3 | 13860 | |
| ПС-500-Л3 | линейный | 3 | 14724 | |
| ПС-500-Л4 | линейный | 3 | 14632 | |
| ПС-500-Л5 | линейный | 3 | 14200 | |
| ПС-500-Л6 | линейный | 2 | 8349 | |
| ПС-500-Л7 | линейный | 2 | 7917 | |
| ПС-500-Л8 | линейный | 2 | 8512 | |
| ПС-500-Л9 | линейный | 2 | 8067 | |
| ПС-500-Л10 | линейный | 2 | 7487 | |
| ПС-500-Л11 | линейный | 2 | 7153 | |
| ПС-500-Л12 | линейный | 2 | 7618 |
